東風多利卡掃路車操作使用說明，洗掃車詳細參數資料

東風多利卡掃路車參數資料

整車詳解

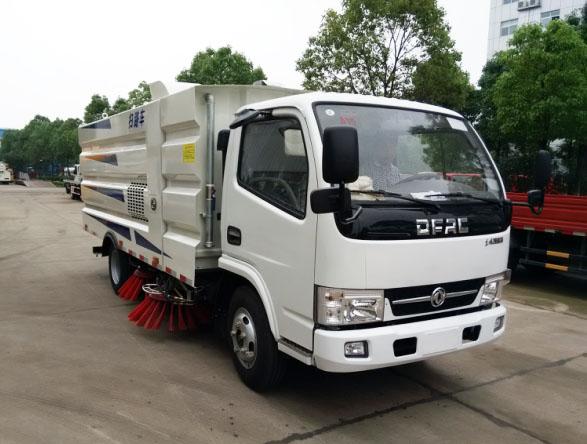

該掃路車采用東風多利卡（軸距3308）國五二類底盤改裝，加裝副發動機、風機、清水箱、垃圾箱、左右立掃、后置吸盤，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成(可加裝前沖后灑）。

1. 東風多利卡（軸距3308）型國五二類底盤，駕駛室帶前翻，帶原裝方向助力，7.00R16鋼絲胎，前后橋帶空氣避震器。配備朝柴75kw發動機，油耗低。

2. 副發動機采用性能強勁的江西五十鈴57Kw發動機。（圖1）。



   （圖1）

3. 自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

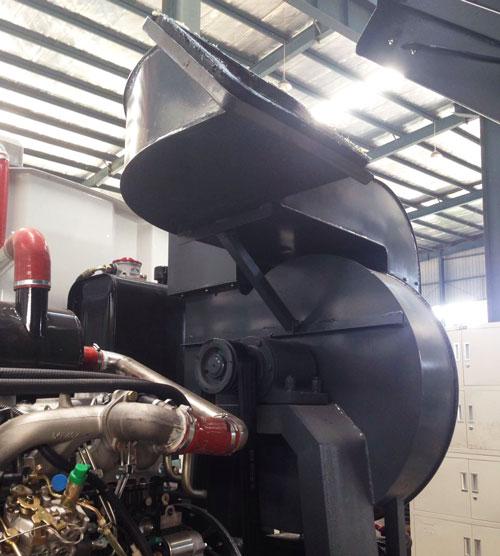

4. 采用大功率耐磨免維護離心風機，無噪音，效率高、風量大，使用壽命長（圖2）。



   （圖2）

5. 清水箱充分利用了車載空間，容積1.5m³，內置水位報警器，水箱內部做防腐，防銹，防毒處理，使水泵運行更安全，保障了清掃的效率。

6. 垃圾箱采用雙層內膽不銹鋼結構，容積4m³，內部加裝過濾網板，能有效地防止樹葉、塑料袋之類的輕飄物堵塞風口及灰塵的排出。內置噴霧壓塵裝置，最大限度的利用了垃圾箱裝載垃圾的空間，廂體采用傾翻卸料。

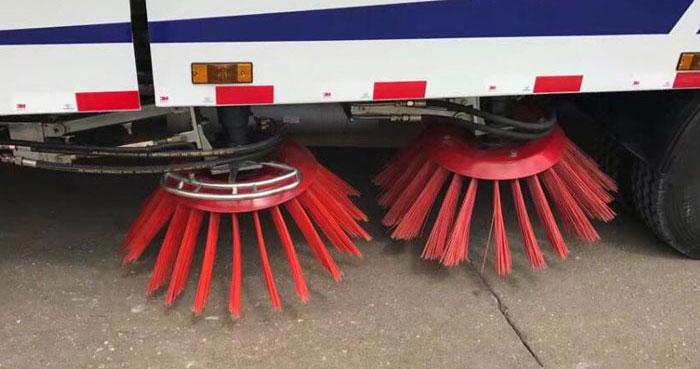

7. 左右立掃為單掃盤，前掃盤帶自動避讓功能，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開控制，可實現后掃和全掃等不同的作業模式（圖3）。



   （圖3）

8. 吸嘴的吸口寬度達到1100mm，最大作業總寬度大于3.2m。3個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高（圖4）。



   （圖4）

9. 掃盤擺線馬達采用國內知名品牌，使用壽命長穩定可靠，故障率低。

10. 液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。

11. 采用高品質合資電磁閥組，雙向操作按鈕，關鍵電控元件采用德國西門子電器開關，可靠性高，使用壽命長（圖5）。



    圖5

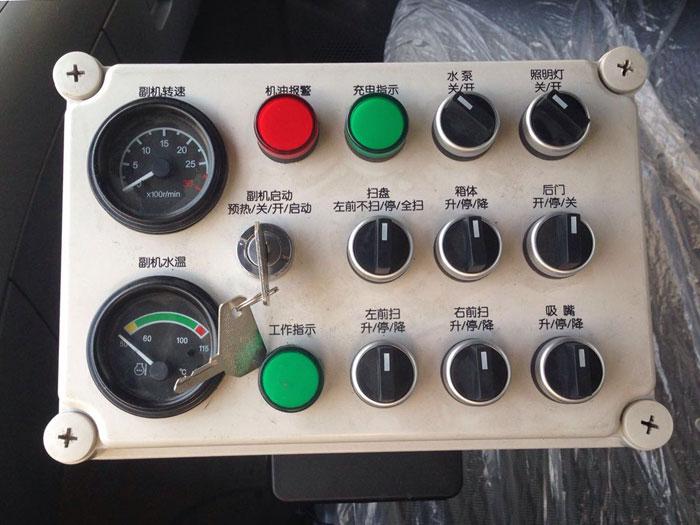

12. 液壓元件采用集成疊加設計，駕駛室電液集中控制，可方便操作左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作（圖6）。



    圖6

13. 加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

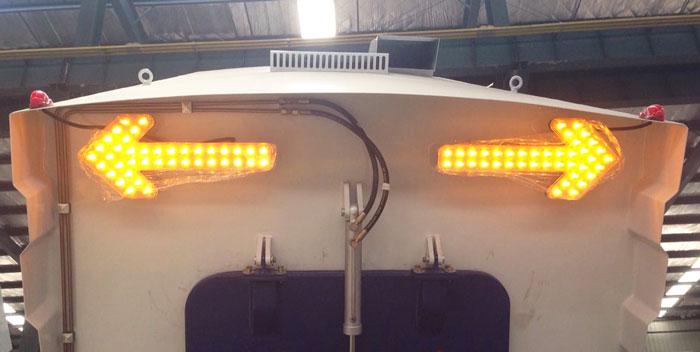

14. 后部采用LED箭頭燈警示燈，保證行車作業安全。（圖7）。



    圖7

15. 非不銹鋼件經電泳防銹處理，經久耐用。

16. 副架承重梁用截面長120mm寬60mm厚8mm的方鋼焊接而成，保障了整車安全性，讓車輛行駛更安全。

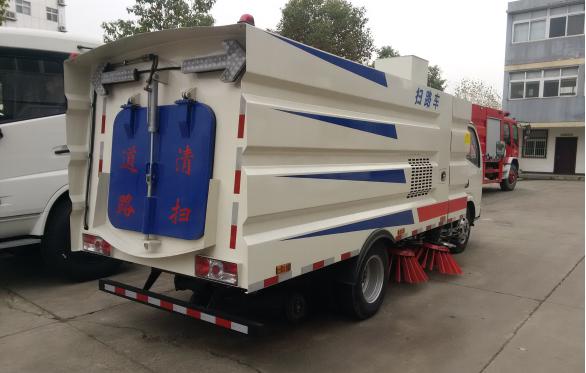

17. 外觀造型電腦設計，高位側裙，曲面過渡，整體協調勻稱，造就低油耗，低噪音，流線型外觀。（圖8）



    圖8

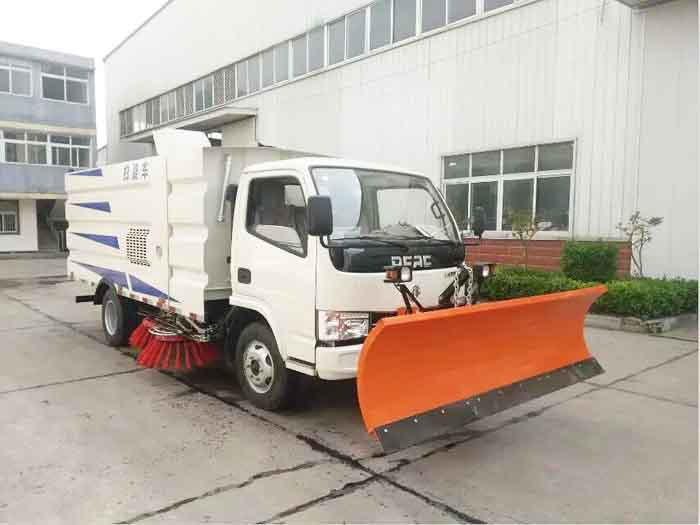

18. 該車輛可根據客戶需求加裝雪鏟，升降平臺，高炮。充分利用空間，實現一車多用。（圖9）



    圖9

      東風3308軸距掃路車參數表

*注：此參數為廠家標配，實際參數根據客戶需求有所不同

詳情咨詢：15271321777
